Конструкция и принцип действия втулок скольжения, в частности их биметаллической разновидности, представляют собой классическое инженерное решение, основанное на принципе разделения функций между материалами. В отличие от подшипников качения, где трение минимизируется за счет взаимодействия тел качения (шариков, роликов) и обойм, подшипник скольжения реализует непосредственный контакт вращающейся оси (вала) с внутренней поверхностью втулки. В такой системе функциональная нагрузка ложится на тонкий рабочий слой, который должен обладать комплексом противоречивых свойств: высокой износостойкостью и низким коэффициентом трения, способностью к приработке и удержанию смазочной пленки, достаточной пластичностью и прочностью. Обеспечить все эти требования одним материалом экономически нецелесообразно, а зачастую и технологически невозможно. Именно это противоречие разрешается созданием биметаллической структуры.

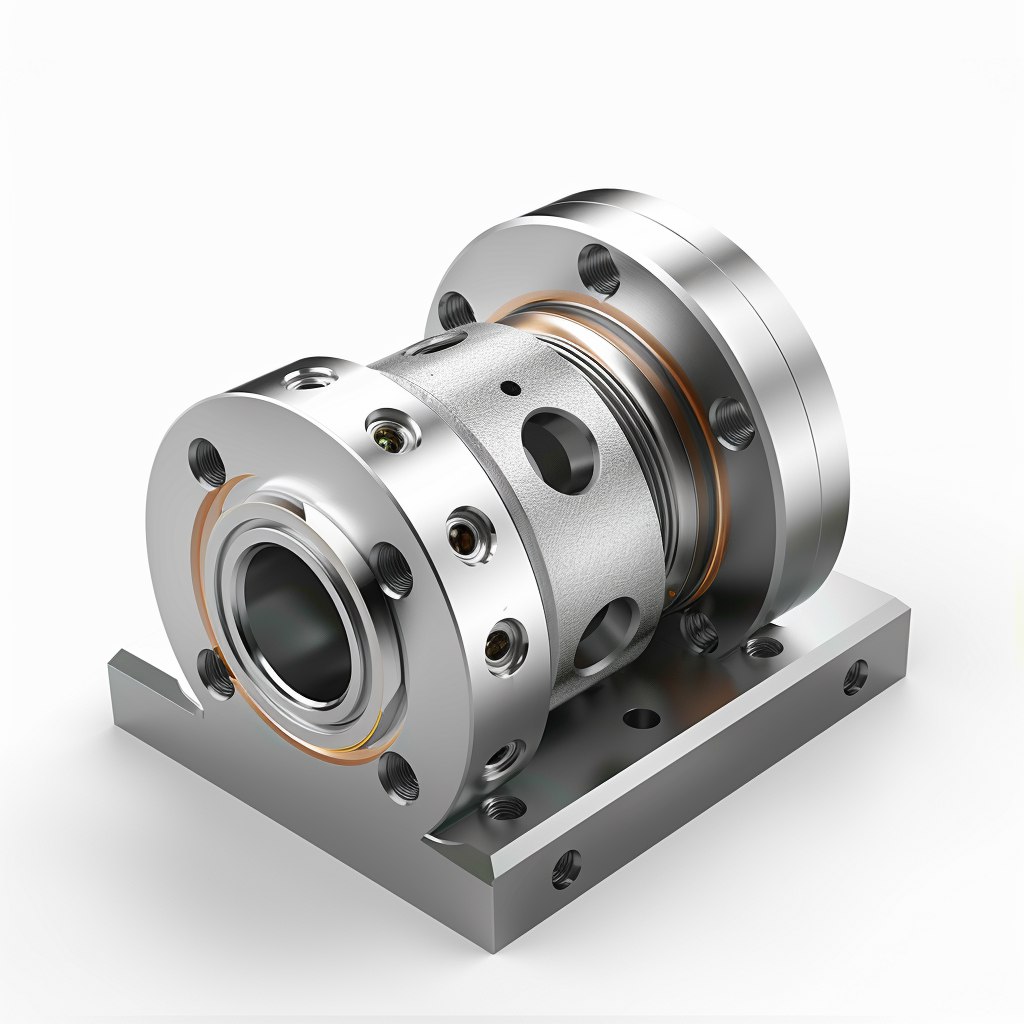

Биметаллическая втулка – это композитное изделие, состоящее из двух основных, неразрывно связанных слоев. Основа, или корпус, изготавливается из конструкционной стали, реже – из чугуна или алюминиевых сплавов. Задача стального основания – обеспечить необходимую механическую прочность всего узла, его жесткость, способность выдерживать значительные радиальные и ударные нагрузки, а также обеспечивать надежную посадку в корпус агрегата (прессовую, с натягом). Этот слой является носителем геометрической формы изделия. На него, методом совместной пластической деформации, литья или спекания, наносится антифрикционный рабочий слой.
Материал антифрикционного слоя является ключевым компонентом, определяющим эксплуатационные характеристики втулки. Наиболее распространены сплавы на основе олова или свинца (баббиты), бронзы (оловянистые, свинцовистые, алюминиевые) и алюминиевые сплавы. Каждый из них обладает специфическим набором свойств. Баббиты, например, отличаются исключительной способностью к приработке и встраиванию, хорошо удерживая смазку, но их несущая способность относительно невысока. Бронзы предлагают хороший баланс прочности и антифрикционных свойств, стойкости к коррозии. Алюминиевые сплавы демонстрируют высокую нагрузочную способность и теплопроводность, что критически важно для высоконагруженных узлов. Выбор конкретного сплава является результатом тщательного расчета условий работы: величины и характера нагрузки (постоянная, ударная), скорости скольжения, температурного режима, типа смазки и агрессивности окружающей среды.
Технология соединения двух разнородных металлов https://www.prombearing.ru/catalog/vtulki-sukhogo-skolzheniya/ в единое целое – краеугольный камень качества биметаллической втулки. Наиболее отработанным и надежным методом является литье или электрохимическое нанесение антифрикционного слоя на подготовленную поверхность стальной заготовки. Подготовка включает создание шероховатости или нанесение промежуточного подслоя (чаще из чистого олова), обеспечивающего высокую адгезию. При литье расплав антифрикционного сплава заливается в зазор между стальной гильзой и сердечником, образуя после кристаллизации монолитное соединение. Альтернативой является технология спеченных материалов, где порошок антифрикционного сплава наносится на стальную ленту и спекается в печи, после чего лента прокатывается и формуется в готовые втулки. Этот метод позволяет создавать материалы с контролируемой пористостью, способные работать в условиях ограниченной смазки, так как поры выполняют функцию резервуаров для смазочного материала.
Геометрия втулки также имеет свои особенности. Помимо стандартных цилиндрических форм, распространены разрезные втулки (вкладыши), позволяющие осуществлять монтаж и демонтаж без осевого смещения вала. На внутренней рабочей поверхности часто выполняются масляные канавки и карманы, чья функция – обеспечить равномерное распределение смазки по всей площади контакта и создать гидродинамический клин, разделяющий поверхности вала и втулки при вращении. Точность изготовления – диаметральные размеры, чистота поверхности, соосность – напрямую влияет на долговечность узла в сборе и виброакустические характеристики механизма.
Область применения биметаллических втулок скольжения практически безгранична в машиностроении. Они являются сердцем коленчатых валов двигателей внутреннего сгорания, где работают в условиях экстремальных нагрузок и температур. Их устанавливают в шатунных узлах, распределительных валах, опорах редукторов и насосов, ходовых винтах станков, подвесках автомобилей, узлах сельскохозяйственной и строительной техники. Их главные преимущества – высокая нагрузочная способность при ударных и вибрационных нагрузках, компактность конструкции в радиальном направлении, способность гасить вибрации, относительная простота изготовления и ремонтопригодность. К недостаткам можно отнести, как правило, более высокие потери на трение в момент пуска и остановки (режим граничного трения), необходимость в постоянном и качественном смазывании, а также несколько большие осевые габариты по сравнению с шарикоподшипниками.
Таким образом, биметаллическая втулка скольжения является блестящим примером инженерного компромисса, достигнутого через рациональное комбинирование материалов. Разделение функций между прочной стальной основой и специализированным антифрикционным слоем позволяет создавать узлы, оптимально адаптированные к конкретным, подчас крайне жестким условиям эксплуатации. Их надежность и долговечность являются результатом точного расчета, корректного выбора материала пары трения и соблюдения условий смазки, что в итоге определяет их повсеместное применение в ответственных механизмах.
